製作実績
トーションばね

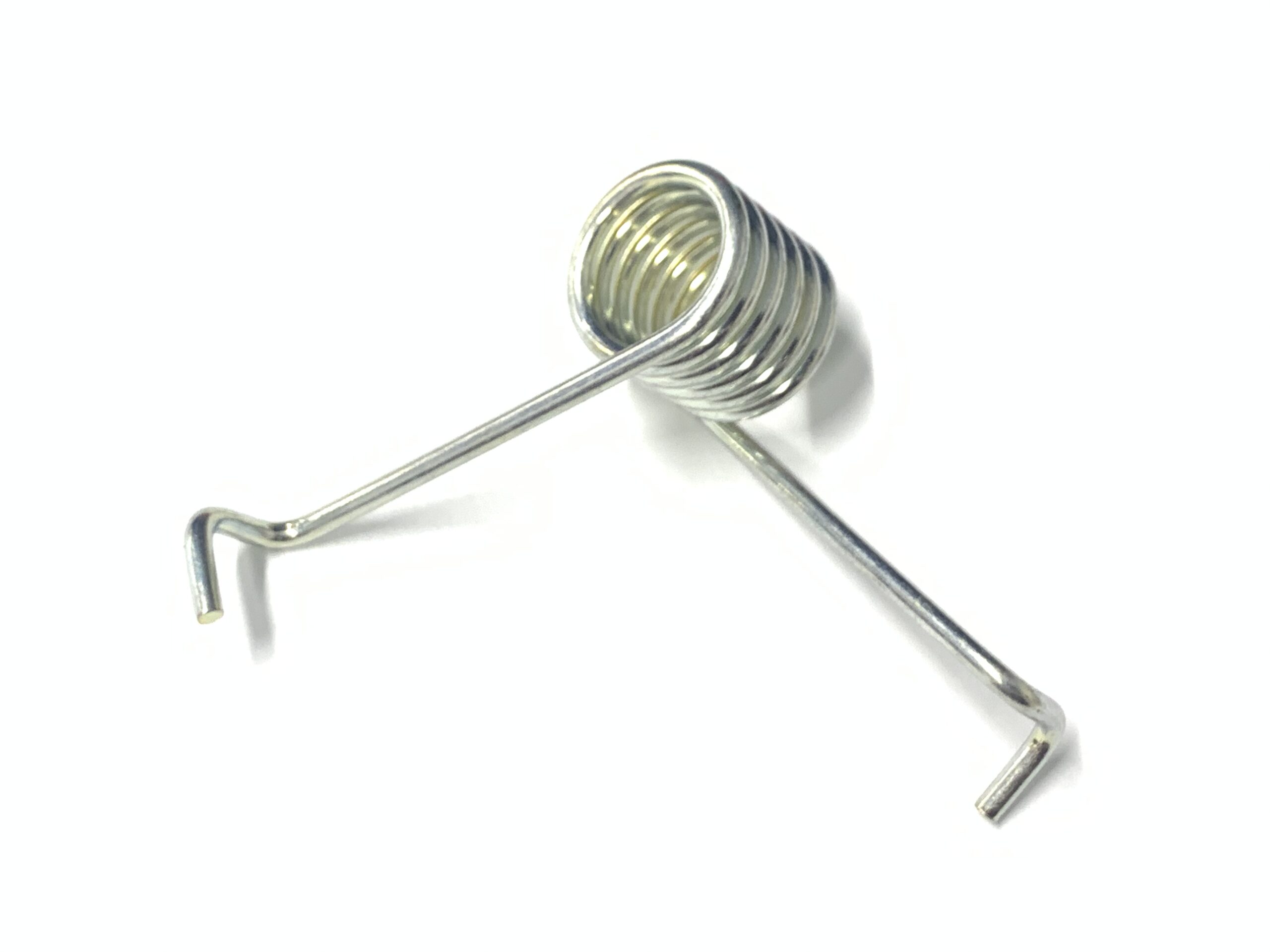

産業機械部品に使用するトーションばね

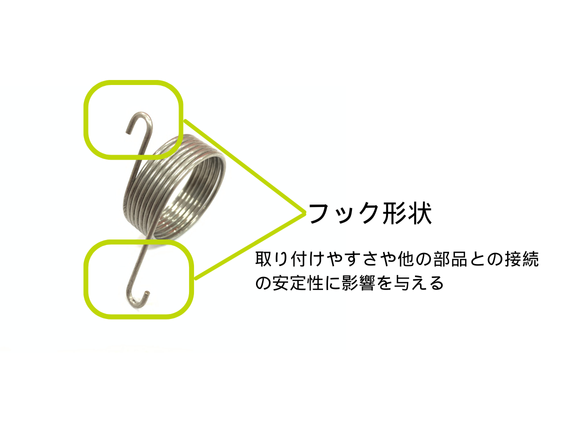

産業機械部品に使用するトーションばねです。材質はSUS304-WPB、線径はφ1.4㎜です。腕の形状はフック形状です。フック形状は、ばねの取り付けやすさや他の部品との接続の安定性に影響を与えます。
またばねにバリ・カエリがあると性能を損なうだけでなく、他の部品との干渉や組み立て時の問題を引き起こす可能性があります。そのためバリ・カエリがないことが条件となるトーションばねです。
この部品は案内棒を通して使用する部品です。案内棒はばねのコイル部分に通す棒状の部品です。 案内棒を通すことでばねの変形を制御し、座屈（ばねが横方向に曲がってしまうこと）を防ぐことができます。
設計・製造における注意点
●ばね定数
ばね定数はばねの反発力を表す値です。設計時には必要なばね定数を満たすように、材質、線径や巻数などを適切に選択する必要があります。
●許容荷重
ばねには許容される最大の荷重があります。許容荷重を超える荷重をかけると、ばねが変形したり、破損したりする可能性があります。設計時はばねにかかる荷重が許容荷重を超えないように注意する必要があります。
