衝撃を吸収するために使用する円すいコイルばね
衝撃を吸収するために使用する円すいコイルばねです。材質はSUS304-WPB、線径はφ1.2㎜です。バネの形が円すい形（とがった円の形）になっているのが特徴です。
円すい形について

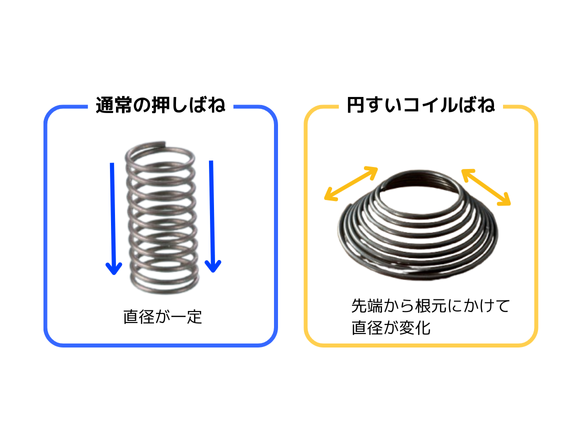

「円すいコイルばね」は、押しばねの一種で、通常のばねは、直径が一定の「筒」のような形をしていますが、円すいコイルばアイスクリームのコーンのようなとがった形になっています。通常のばねは円筒形なのでどの部分も同じ太さですが、円すいコイルばねは、先端から根元にかけて直径が変化しています。このため、ばねを押し縮めると、コイルが上から下に向かって順に重なっていきます。
主な特徴
1.小さくたためる
圧縮されると、ばねが中に収まるので、非常に小さく折りたたむことができます。省スペース設計に最適です。
2.安定した動作
幅が広くなることで横ブレや傾きが少なくなるため、安定性が高いです。
3.衝撃吸収に適している
変形に応じてばね定数が変化するため、衝撃をやわらかく吸収します。
参考文献：ばね 入門 日本ばね学会 日刊工業新聞社
