農業機械部品に使用する線加工品

農業関連部品に使用する線加工品です。材質はSWC、線径はφ2.9㎜です。マルチフォーミングマシンにて加工しています。表面処理には耐食性と耐摩耗性を高めるために三価クロメート処理を施します。本部品は他の部品と組み合わせて使う際にスムーズに組み付けできなければなりません。

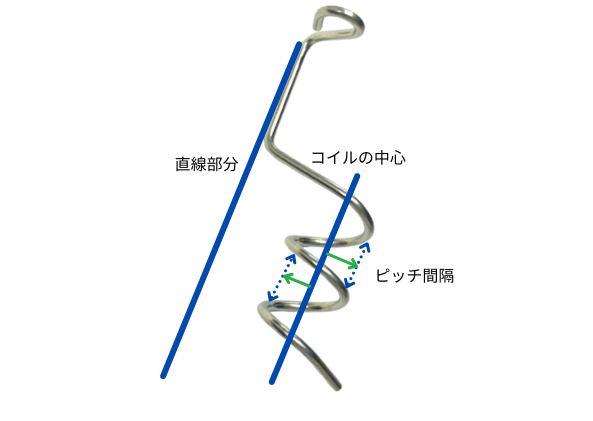

加工時のポイントはコイルのピッチと中心軸を保つことです。本部品は組み付け部品として他の部品と組み合わせて使用するため、直線部分の位置とコイル中心軸が平行になるよう加工しています。コイルのピッチが等間隔であることも、組付け後の動きを左右する重要なポイントです。

●中心軸を保つ
直線部分とコイル中心軸が平行で中心軸からすべての巻き線が均等な距離にあることが求められます。
●コイルのピッチ
コイルの巻き線同士の間隔が一定であることで、他の部品との嵌合性が向上し、スムーズに組み付けることができます。

マルチフォーミングマシンを使用することで線加工品と押しばねの特徴を合わせもつ、このような部品も製造することができます。
また絡まりやすい形状なので三価クロメート処理を均一に行えるよう工夫し、メッキムラを防ぎ製品の外観および耐久性を向上させています。
